Reservkraftsomkopplare trygg elförsörjning när nätet sviker

När elnätet plötsligt slocknar blir det snabbt tydligt hur beroende vardagen är av ström. Belysning, värme, vattenpumpar, ventilation, lantbrukets drift och företagens serverrum allt stannar. En reservkraftsomkopplare är den centrala länken mellan elnätet och reservkraften som gör att anläggningen kan fortsätta fungera säkert under ett strömavbrott. Utan en genomtänkt omkopplare riskeras både personsäkerhet och känslig utrustning.

En välplanerad lösning för reservkraft handlar därför inte bara om att köpa ett elverk. Minst lika viktigt är hur reservkraften kopplas in, styrs och skyddas. Här spelar omkopplaren huvudrollen.

Vad en reservkraftsomkopplare gör och varför den är så viktig

En reservkraftsomkopplare är en elektrisk apparat som växlar matningen av el mellan ordinarie elnät och ett reservkraftverk. Den har två huvuduppgifter:

1. Säkerställa att anläggningen får ström vid avbrott
2. Hindra att reservkraft skickar tillbaka el ut på nätet

En kort och tydlig definition kan formuleras så här:
En reservkraftsomkopplare är en säkerhetskomponent som mekaniskt eller automatiskt skiljer elnätet från reservkraften och växlar matningen så att en fastighet tryggt kan drivas vidare vid strömavbrott utan risk för bakmatning mot elnätet.

Varför är detta så avgörande?

Bakmatning mot elnätet kan skapa livsfarliga situationer för personal som arbetar på ledningarna.
Felaktig inkoppling kan skada hushållselektronik, styrsystem och motorer.
Utan tydlig separation mellan nät och reservkraft går det inte att uppfylla gällande säkerhetskrav.

I praktiken sitter omkopplaren vanligen nära huvudsäkringen eller huvudcentralen. När elen försvinner från nätet väljer användaren (eller ett automatiskt system) reservkraftsläget. När nätet kommer tillbaka växlar omkopplaren tillbaka till normal drift.

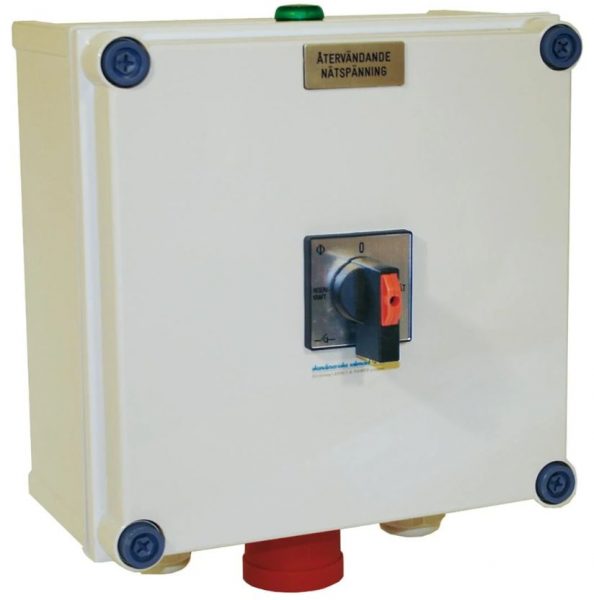

En genomtänkt lösning har ofta:

Tydlig fysisk spärr mellan lägena nät 0 reservkraft
Indikering som visar när nätspänning är tillbaka
Robust kapsling med hög skyddsklass, till exempel IP66, för att tåla damm, fukt och utomhusmiljö
Brandsäker konstruktion, exempelvis UL94-5VA-klassade material som är testade för hård belastning

På så sätt blir omkopplaren en trygg punkt i anläggningen, även när omgivningen är tuff som i lantbruk, industrier, verkstäder eller utsatta villamiljöer.

Val av omkopplare dimensionering, funktion och säkerhetskrav

Den som planerar reservkraft möter snabbt tre huvudfrågor:
Hur stor omkopplare behövs? Ska den vara manuell eller automatisk? Vilka regler måste följas?

Rätt dimensionering tänk långsiktigt
Strömstyrkan i omkopplaren anges i ampere (A). Vanliga storlekar för fastigheter är till exempel 32 A, 63 A och 125 A. Dimensioneringen styrs av:

Huvudsäkringens storlek
Nuvarande och framtida effektbehov
Om anläggningen kan komma att byggas ut

Många fackkunniga rekommenderar att inte lägga sig för lågt. En omkopplare på 16 A kan verka tillräcklig idag, men låser anläggningen till en mycket begränsad huvudsäkring. Om det senare behövs större huvudsäkring måste omkopplaren bytas. En lösning som börjar på 32 A eller mer ger bättre möjligheter att växa utan onödiga ombyggnader.

Manuell eller automatisk funktion
En manuell omkopplare kräver att användaren själv startar elverket och vrider omkopplaren till reservkraft vid avbrott. Det är robust, enkelt och ofta tillräckligt för:

Vanliga villor
Mindre företag
Lantbruk där man ändå är på plats

En automatisk reservkraftsomkopplare (ATS automatic transfer switch) känner själv av när nätet faller, startar ett kompatibelt elverk och växlar last till reservkraft. När nätet är tillbaka sker en kontrollerad återgång. Automatisk funktion passar där driften är kritisk:

Serverrum och datakommunikation
Sjukvård, larm- och trygghetssystem
Livsmedelsproduktion och kylrum
Fastigheter där korta stopp kan ge stora ekonomiska förluster

För att en automatisk lösning ska fungera krävs att både elverket och omkopplaren är anpassade för autostart och ATS-styrning.

Säkerhets- och installationskrav
En fast installerad reservkraftsomkopplare ska alltid installeras av behörig elektriker. Skälen är både tekniska och juridiska:

Anläggningen måste uppfylla elsäkerhetslagstiftning och gällande standarder
Egen jordning, till exempel eget jordtag, ska vara korrekt utförd
Selektivitet och skydd (säkringar, jordfelsbrytare) måste fungera även i reservkraftsläge

I villor med reservkraft ställs krav på:

Eget jordtag, så att anläggningen har en säker referenspunkt även när den är frikopplad från nätet
En omkopplare som tydligt skiljer bort elnätet när reservkraft används
Rätt dimensionerat elverk som klarar de laster som verkligen behöver gå vid ett avbrott

En genomtänkt lösning fokuserar inte på att driva allt i huset, utan de viktigaste funktionerna: värmesystem, kyl/frys, vattenpump, belysning i några rum och nödvändig elektronik.

Praktiska råd för villa, lantbruk och företag

Behovet av reservkraft varierar kraftigt mellan olika typer av användare. Samtidigt följer man ofta liknande steg när lösningen planeras.

För villaägare kan en rimlig start vara:

Gå igenom vilka funktioner som är viktigast under strömavbrott
Välja ett elverk som klarar dessa laster med marginal
Låta en elektriker installera omkopplaren vid huvudcentralen
Säkerställa eget jordtag och korrekt dokumentation

En normalvilla klarar sig ofta bra med en 32 A-omkopplare, men har huset större huvudsäkring eller planer på framtida utbyggnad kan 63 A vara mer klokt.

För lantbruk är kraven ofta högre:

Mjölkrobotar, foderanläggningar, ventilation och värme måste fungera
Tid är avgörande långa avbrott kan ge stora produktionsbortfall
Miljön är ofta tuff: fukt, damm, ammoniak

Här är robusta kapslingar med hög IP-klass och god brandsäkerhet centralt. En tydlig och lättanvänd manöver, stor märkning och god åtkomlighet under stressade situationer gör vardagen enklare.

För företag och industri handlar frågan ofta om ekonomi och driftsäkerhet:

Vad kostar en timmes stopp?
Vilka system måste alltid fungera IT, produktion, kyla, belysning, ventilation?
Behövs automatisk start eller räcker manuell lösning?

Här görs ofta en prioriteringslista över kritiska laster. I vissa fall delas anläggningen upp i flera grupper, där en del har reservkraft via omkopplare och andra kan stå still vid längre avbrott.

Varför välja en specialiserad leverantör
En bra reservkraftsomkopplare handlar inte bara om hårdvara, utan lika mycket om erfarenhet. En leverantör som arbetar dagligen med reservkraft vet:

Vilka komponenter som håller över tid i krävande miljöer
Hur dimensionering, jordning och skydd ska utformas
Hur installation och service kan planeras för att minska driftstopp

Den som vill ha stöd med val av omkopplare, dimensionering och praktiska lösningar kring reservkraft kan med fördel vända sig till ett företag med lång erfarenhet av reservkraftsystem, som Swel eller via root-domänen swel.se. Där finns både produkter, teknisk kunskap och möjlighet till professionell installation och service.
